立式磁过滤乳化液（自动排削）

立式磁棒过滤器也称格栅式磁棒过滤器，也是使用的比较早的磁性过滤器。设备的主要作用是过滤、除去待过滤液体中混杂的铁磁杂质，降低待过滤液体中的铁磁杂质含量。

立式磁过滤乳化液（自动排削）主要原理如下：

在主传动系统的驱动下，多列排式铰接磁串棒同步围绕横断面为正方形的主动转轮和被动转轮进行旋转，在旋转过程中，多列排式铰接磁串棒实际在作上下直线运动，这种上下直线运动使多列排式铰接磁串棒彻底包容了循环箱整个过流横断面，从而将待过滤液体中的铁磁杂质毫无遗留地吸附在多列排式铰接磁串棒表面上。在从动系统的驱动下，该传动系统设置的单列排式刮油装置将向下运动的多列排式铰接磁串棒表面的铁磁、杂油连续刮掉。被刮掉的铁磁杂油朝循环箱横断面一侧排出油箱体外。

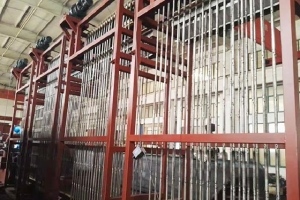

立式磁棒过滤器（见下图）因为价格比较低廉、维护也相对简单，所以主要适用于早期民营企业国产小、中、大型中窄带冷轧机组乳化液循环系统中； 公司设计供货的八辊五机架冷连轧和六辊轧机的乳化液系统中，也得到了广泛应用。常用流量规格约为3000～12000L/min。
